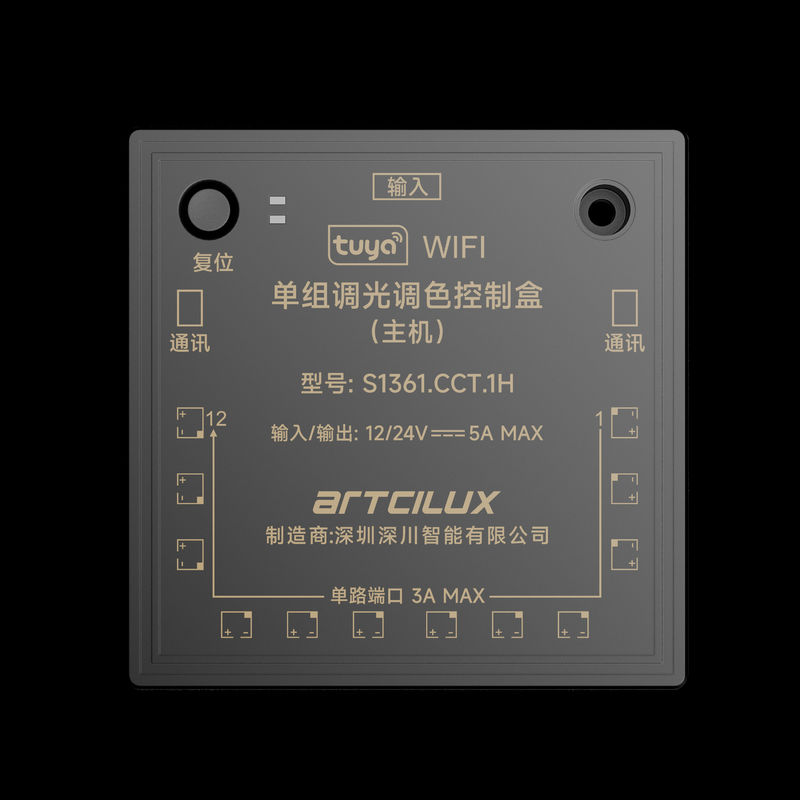

LED Wireless Control Receiver Sensor Switch 2.4GHz Dimming CCT Tuner Controller

(Hanya host controller memiliki indikator, dan slave satu tidak memiliki indikator)

1Tombol reset: Digunakan untuk menempatkan pengontrol ke dalam keadaan pengaturan atau mengatur ulang pengontrol. Tekan tombol dalam waktu 100ms, dan pengontrol memasuki keadaan pengaturan;Tekan dan tahan lebih dari 5S untuk mengatur ulang modul WIFITekan panjang selama lebih dari 10S, pengontrol mengembalikan pengaturan pabrik 2,4GHz, semua kode remote control dibersihkan, dan WiFi diatur ulang.

2Indikator biru: ((S1361.CCT.2S tidak memiliki indikator ini)Deskripsi indikator status Wifi

Quick blink (500ms): Perangkat sedang menunggu distribusi jaringan satu kunci;

Long Blinking (2S): Perangkat menunggu AP untuk terhubung ke jaringan;

Tetap menyala: Perangkat dikonfigurasi dan router terhubung;

Matikan: Perangkat dikonfigurasi dan tidak ada router yang terhubung;

3 Red Green Indicator: ((S1361.CCT.2S adalah tanpa indikator ini)

Hijau:hidupkan dalam 30 detik, atau tekan tombol reset dalam 30 detik, lampu hijau tetap menyala, tunggu 2,4GjaringanDistribusi Setelah dimatikan dan berkedip, ada sinyal komunikasi nirkabel;

Merah:Lampu kesalahan, kelebihan beban output peralatan atau sirkuit pendek;

4Power kabel input: Gunakan DuPont merah 2541 terminal pria, dapat dimasukkan ke dalam CA03 kami pasokan listrik Aurora

5Lobang sekrup pemasangan: Kontroler dapat dipasangkan ke papan menggunakan sekrup yang disediakan;

6Port komunikasi: Hubungkan pengontrol host dan slave, atau hubungkan tombol reset eksternal

7Output hitam Dupont 2541 terminal wanita, terhubung ke hitam Dupont 2541 terminal pria strip suhu monokrom.

3.1), remote control dan satu set penyelarasan cahaya: menekan tombol reset, perangkat memasuki keadaan pengaturan,tuan rumah dan budak dari S1361 akan terhubung ke cahaya dari kelompok pertama, kelompok kedua, kelompok ketiga, kelompok keempat, kelompok kelima, perubahan siklus cahaya penuh, kemudian tekan tombol yang cocok dari remote control, lampu yang sesuai akan mati tiga kali,Artinya, penyambungan kode berhasil;

3.2), remote control dan beberapa kelompok penyelarasan cahaya: misalnya remote control dan kelompok penyelarasan kedua dan ketiga,pertama mengikuti langkah sebelumnya dan keselarasan kelompok kedua akan berhasil, kemudian tekan tombol reset untuk membuat kelompok ketiga lampu ON, dan kemudian menggunakan remote control untuk menyalakan kelompok kedua lampu,pada saat ini kelompok kedua dan ketiga lampu menyala, tekan tombol pencocokan remote control, kelompok kedua dan ketiga lampu dimatikan tiga kali, kemudian remote control dicocokkan dengan kelompok kedua dan ketiga lampu;

3.3), penghapusan kode remote control: kotak kontrol berada dalam keadaan pengaturan, saat menekan tombol pencocokan dan penghapusan remote control, lampu hijau berkedip, yaitu,Penghapusan kode berhasil.
